4-Bolt Flange |
![]() |
UCF
|
UCF 200 Series
- 4-Bolt Flange Normal Duty - Wide Inner Race - Set Screw Locking |
![]() |

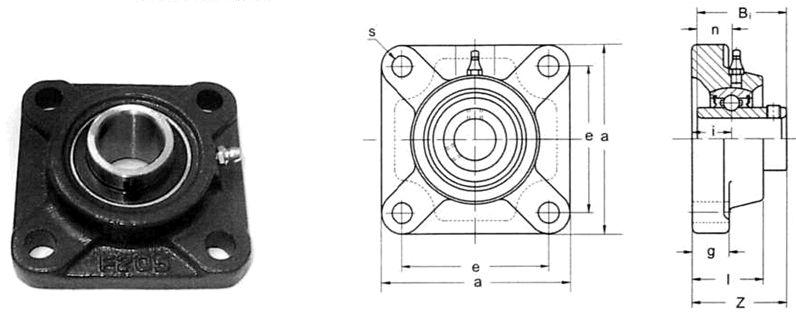

Dimensions inch | ![]() |
Unit Number |
Shaft Dia. |
a | e | i | g | l | s | z | Bi | n |
Bolt Size |
|
UCF 201-8 | 1/2" | 3-25/64" | 2-1/2" | 19/32" | 7/16" | 1" |
15/32" |
1-5/16" | 1.220 | 0.500 | 3/8" | |
UCF 202-10 | 5/8" | |||||||||||
UCF 204-12 | 3/4" | |||||||||||
UCF 205-14 | 7/8" | 3-3/4" | 2-3/4" | 5/8" | 1/2" | 1-1/16" | 15/32" | 1-13/32" | 1.339 | 0.563 | 3/8" | |
UCF 205-15 | 15/16" | |||||||||||
UCF 205-16 | 1" | |||||||||||
UCF 206-17 | 1-1/16" | 4-1/4" | 3-9/32" | 23/32" | 1/2" | 1-1/4" | 15/32" | 1-37/64" | 1.500 | 0.626 | 3/8" | |
UCF 206-18 | 1-1/8" | |||||||||||
UCF 206-19 | 1-3/16" | |||||||||||
UCF 206-20 | 1-1/4" | |||||||||||
UCF 207-20 | 1-1/4" | 4-19/32" | 3-5/8" | 3/4" | 19/32" | 1-11/32" | 9/16" | 1-3/4" | 1.689 | 0.689 | 7/16" | |
UCF 207-21 | 1-5/16" | |||||||||||
UCF 207-22 | 1-3/8" | |||||||||||
UCF 207-23 | 1-7/16" | |||||||||||
UCF 208-24 | 1-1/2" | 5-1/8" | 4-1/64" | 13/16" | 19/32" | 1-13/32" | 5/8" | 2-1/64" | 1.937 | 0.748 | 1/2" | |
UCF 208-25 | 1-9/16" | |||||||||||
UCF 209-26 | 1-5/8" | 5-25/64" | 4-1/8" | 7/8" | 5/8" | 1-1/2" | 5/8" | 2-1/16" | 1.937 | 0.748 | 1/2" | |
UCF 209-27 | 1-11/16" | |||||||||||
UCF 209-28 | 1-3/4" | |||||||||||
UCF 210-30 | 1-7/8" | 5-5/8" | 4-3/8" | 7/8" | 5/8" | 1-9/16" | 5/8" | 2-5/32" | 2.031 | 0.748 | 1/2" | |
UCF 210-31 | 1-15/16" | |||||||||||
UCF 210-32 | 2" | |||||||||||
UCF 211-32 | 2" | 6-3/8" | 5-1/8" | 31/32" | 23/32" | 1-11/16" | 3/4" | 2-9/32" | 2.187 | 0.874 | 5/8" | |
UCF 211-34 | 2-1/8" | |||||||||||
UCF 211-35 | 2-3/16" | |||||||||||
UCF 212-36 | 2-1/4" | 6-7/8" | 5-5/8" | 1-3/16" | 23/32" | 1-7/8" | 3/4" | 2-45/64" | 2.563 | 1.00 | 5/8" | |
UCF 212-38 | 2-3/8" | |||||||||||
UCF 212-39 | 2-7/16" | |||||||||||
UCF 213-40 | 2-1/2" | 7-3/8" | 5-55/64" | 1-3/16" | 7/8" | 1-31/32" | 3/4" | 2-3/4" | 2.563 | 1.00 | 5/8" | |
UCF 214-43 | 2-11/16" | 7-19/32" | 5-31/32" | 1-1/4" | 7/8" | 2-1/8" | 3/4" | 2-31/32" | 2.937 | 1.189 | 5/8" | |
UCF 214-44 | 2-3/4" | |||||||||||
UCF 215-47 | 2-15/16" | 7-7/8" | 6-1/4" | 1-11/32" | 7/8" | 2-7/32" | 3/4" | 3-3/32" | 3.063 | 1.311 | 5/8" | |
UCF 215-48 | 3" |
![]() |
Dimensional Download | ![]() |
UCF.pdf |
